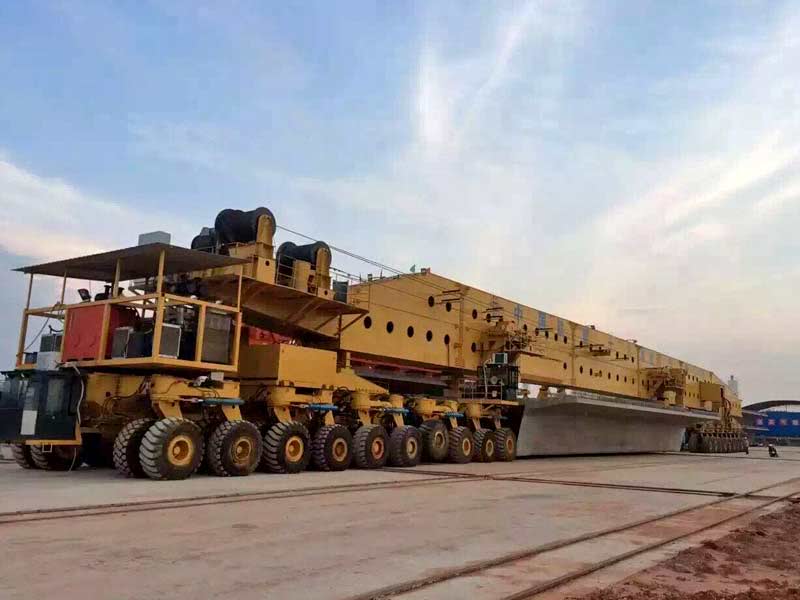

| Model | HZQY900 bridge girder launcher integrating carrying and erecting |
|---|---|
| Weight： | about 640t |
| Dimension： | 98.4*9.1*7m |
| Rated lifting capacity： | 900t(without the weight of the hanger) |
| Applicable girder shape | box girder of 20m, 24m and 32m for high-speed railway and passenger dedicated line |
| Climbing ability: | 3％ |
| Min turning radius: | 155m |
| Min curve radius: | 2000m |
| Max applicable longitudinal slope: | 3％ |
| Applicable height: | ≤2000m |
| Work temperature: | -20°C/+50°C |
| Max wind force in work: | level 6 |
| Wind force out of work: | level 11 |
| Use Level： | U0 |
| Load state： | Q3 |
| Working class of the whole machine： | A3 |
| Working class of the mechanism： | M4 |
HZQDYブリッジビームランチャは、トンネルがたくさんある高速鉄道プロジェクトに適しています。 橋梁のランチャーは、桁の持ち運び機能を持ち、30km以内に桁輸送に適用されます。 それはトンネル内を移動し、桁の勃起を達成することができます。
1、橋梁のランチャーは、桁の輸送と勃起機能を所有しています。
2、重い自重。
3、自走パワー
4、スパン変更操作は簡単で、コンクリート桁の長さに応じて適しています。
温度：-20°C-50°C風：桁間勃起時の掘削深度8; ≤桟橋交差時には6度。
HZQY900Bタイヤタイプのブリッジガーチャーランチャーの図面をダウンロードするには、持ち運びと勃起が必要です。
